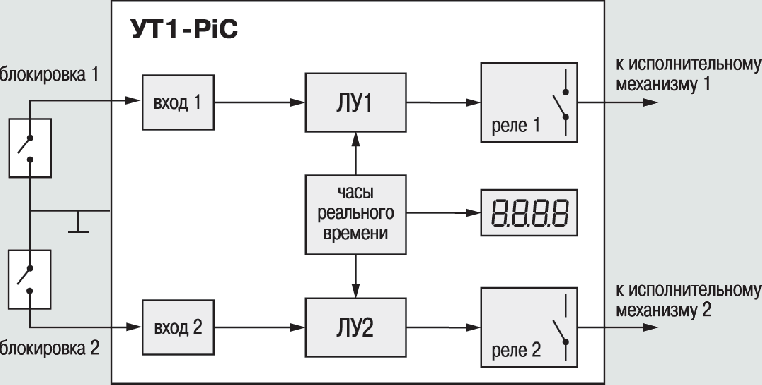

Функциональная схема УТ1

ЛУ1, ЛУ2 – логические устройства.

Логические устройства синхронизированы с часами и служат для формирования команд включения-выключения выходных реле.

УТ1 имеет два выходных реле 8 А 220 В для управления исполнительными механизмами.

Две независимые программы включения/выключения выходных реле

Пользователь может задать 2 независимые программы для двух логических устройств.

Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле. Для каждой команды пользователь может задавать периодичность ее исполнения:

• ежедневное – каждый день в указанное время;
• еженедельное – в указанный день недели;
• ежегодное – в указанный день года, например, особые режимы для праздничных дней.

При этом ежегодные команды имеют высший приоритет исполнения, т. е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.

Управляющие входы для блокировки команд

Каждая команда программы может быть заблокирована с помощью внешнего устройства, подключенного к управляющему входу (1 или 2).

Ко входам блокировки могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n-p-n-типа.

Программируемые параметры

Перед началом работы необходимо задать следующие параметры:

• параметры работы каждого логического устройства;
• опорную дату (дату начала работы);
• географическую широту местности для коррекции по восходу и заходу солнца.
