Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами ОВЕН ТРМ12   —   Функциональная схема прибора

Краткое описание
Функциональная схема прибора
Модификации
Технические характеристики
Примеры программирования
Схемы подключения
Комплектность
Цены / купить

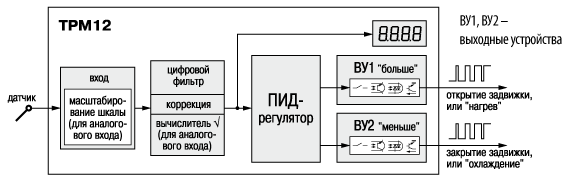

Функциональная схема прибора ОВЕН ТРМ12

Функциональная схема прибора ОВЕН ТРМ12


Универсальный вход терморегулятора ОВЕН ТРМ12

Терморегулятор ТРМ12 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН ТРМ12 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.


Режимы работы регулятора ОВЕН ТРМ12

Регулятор имеет два режима работы:

  • ПИ-регулятор для управления задвижками и трехходовыми клапанами;
  • ПИД-регулятор для управления системой «нагреватель – холодильник».

Режим ПИ-регулятора для управления задвижками и трехходовыми клапанами

Терморегулятор ОВЕН ТРМ12 управляет электроприводом задвижки без учета ее положения. Прибор ТРМ12 вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.



Функциональная схема прибора ОВЕН ТРМ12../p>
</td>
</tr>
<tr>
<td>
<p>Пример подключения управляющих цепей электропривода двигателя МЭО.</p>
<p>КМ1, КМ2 - катушки электромагнитных пускателей или промежуточные реле</p>
<p>На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО).</p>
<p>Реле 1 управляет контактами, открывающими МЭО, реле 2 – закрывающими его.</p>
</td>
</tr>
</tbody>
</table>
<br clear=

Режим ПИД-регулятора для управления системой «нагреватель–холодильник»

Данный режим используется, если для управления применяются два исполнительных устройства – «нагреватель» и «холодильник».

На выходе регулятора ОВЕН ТРМ12 вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).

Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.


Автонастройка для системы «нагреватель/холодильник» и для задвижки

Как ПИД-регулятор, так и ПИ-регулятор имеют режим автонастройки, в процессе которого прибор самостоятельно определяет оптимальные для системы регулирования параметры:

  • постоянную интегрирования;
  • постоянную дифференцирования;
  • полосу пропорциональности.

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

Функциональная схема прибора ОВЕН ТРМ12
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

Выходные устройства прибора ОВЕН ТРМ12

В терморегулятор ОВЕН ТРМ12 устанавливаются два однотипных дискретных выходных устройства ВУ1 и ВУ2:

  • э/м реле 4 А;
  • транзисторные оптопары;
  • однофазные оптосимисторы;
  • выходы для управления твердотельным реле.

Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.
