Универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151   —   Примеры применения

Использование ТРМ151-01 для поддержания температуры при прессовании изделий

При изготовлении прессованных изделий (например, резинотехнических) необходимо соблюдать температурный режим. ТРМ151-01 поддерживает температуру верхней и нижней плит пресса с помощью двух ТЭНов. При этом температура может изменяться по заданному пользователем графику.

Использование ТРМ151-04 при термообработке керамики для регулирования температуры в камере, с возможностью аварийной сигнализации

ПИД-регулирование температуры осуществляется с помощью ТЭНа.

Программа регулирования состоит из 3-х шагов, каждый с заданной длительностью:

1-й шаг – нагрев и выдержка при температуре Туст.1,

2-й шаг – то же при Туст.2,

3-й шаг – охлаждение.

Второе реле прибора используется для аварийной сигнализации, например, при перегреве.

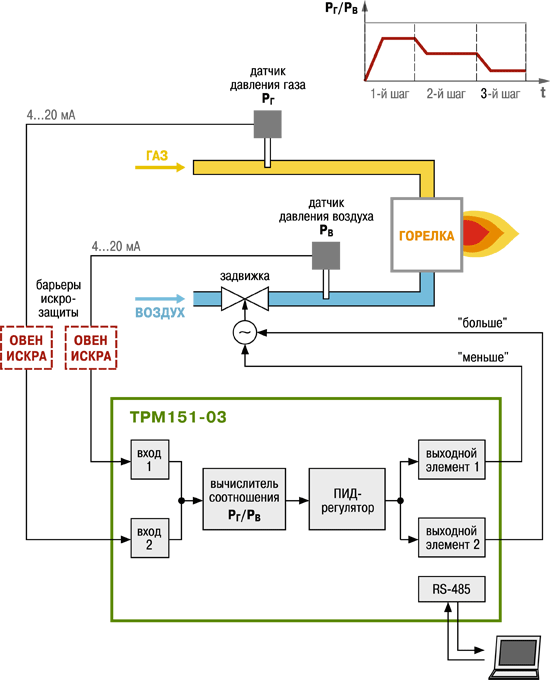

Использование ТРМ151-03 в качестве регулятора соотношения газ/воздух

Регулирование соотношения газ/воздух необходимо для оптимизации процесса горения в горелках паровых или водогрейных котлов. ТРМ151-03 обеспечивает оптимальное соотношение давления газа и воздуха Pг/Рв, регулируя с помощью задвижки количество воздуха, поступающего в горелку. График изменения соотношения Pг/Рв во времени задается пользователем.

При использовании регулятора соотношения для взрывоопасных газов на линии связи прибора с датчиками необходимо установить барьер искрозащиты, например для датчиков с выходным сигналом 4...20 мА – барьер ОВЕН ИСКРА-АТ.01
