Преобразователь аналоговых сигналов НПТ-3  — Схема подключения
 |

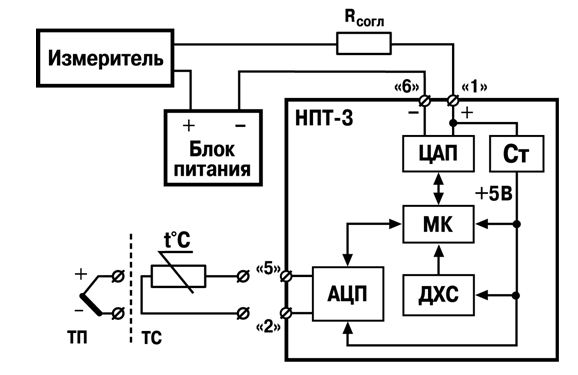

| Структурная схема преобразователя, клеммы преобразователя и схема подключения датчиков |
- 2, 5 – контакты для подключения первичных преобразователей;
- 1, 6 – контакты для подключения выходного сигнала “4…20мА” к измерительному устройству.
- ДХС – термодатчик (компенсатор холодного спая);
- МК – микроконтроллер;
- UART – интерфейс связи с персональным компьютером (используется при настройке преобразователя, см. раздел 13);
- Rсогл – согласующее сопротивление;
- Ст – стабилизатор напряжения;
|
