Программирование ОВЕН ПР возможно только с помощью комплекта для программирования ПР-КП10 или ПР-КП20. Один комплект может быть использован для программирования неограниченного количества приборов линейки.
Без ПР-КП записать программу в прибор невозможно.
В комплект ПР-КПх входит:
- Преобразователь ПР-КП10 или ПР-КП20 (не требует внешнего питания).
- Кабель КС5 для подключения к COM-порту ПК (для ПР-КП10) или USB 2.0 типа A-B (для ПР-КП20).
- Кабель КС8 для подключения к ОВЕН ПР.
Комплект для программирования ОВЕН ПР-КП10
|
Характеристика
|
| разъем |
СОМ DB9 |
| температурный диапазон |
0..+50 |
| эксплуатируется при относительной влажности |
80% при 35° С (без конденсации влаги) |
| скорость обмена |
9600 |
| кабели |
1) КС5 (удилинительный)
2) КС8 (RJ12-RJ12 (1м))
|
| питание |
внешний источник питания не требуется |
| корпус |
на Din-рейку (36х90х58) |
Комплект для программирования ОВЕН ПР-КП20
 |
| разъем |
USB2.0 |
| температурный диапазон |
-20,+50 |
| эксплуатируется при относительной влажности |
95% при 35° С (без конденсации влаги) |
| скорость обмена |
9600 |
| кабели |
1)USB 2.0 типа A-B (1,5м)
2) КС8 (RJ12-RJ12 (1м))
|
| питание |
внешний источник питания не требуется |
| корпус |
66×46×22 |

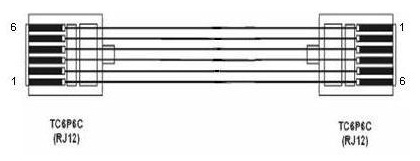

Кабель КС8
|
RJ12
|
RJ12
|
ПР110
|
ПР-КП10, ПР-КП20
|
Отдельно не продается.
|
|
1)Tx, 2)Rx, 3)+5 B, 4)n/a, 5)+24 B, 6)GND
|
Кабель КС5 (Кабель удлинительный RS-232) DB9M - DB9F (КУВФ.685621.480.108)
|
DB9F
|
DB9M
|
COM-Порт ПК
|
ПР-КП10
|
Отдельно не продается.
|
|
|
