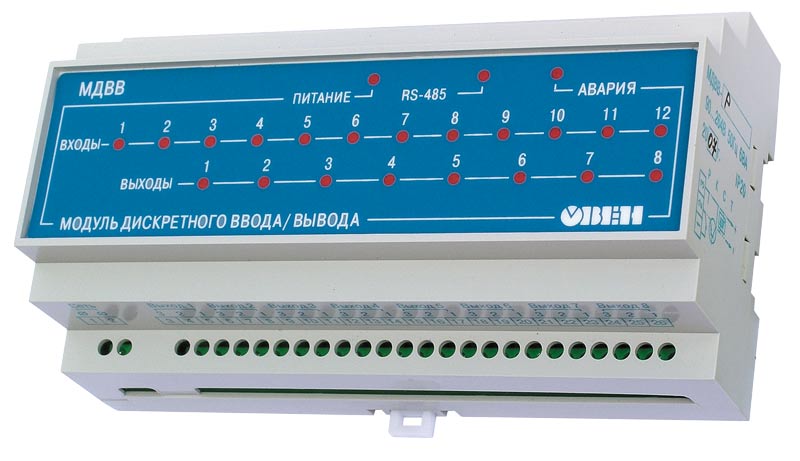

Модуль дискретного ввода/вывода ОВЕН МДВВ


Назначение

Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).

Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.

МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.


Основные функции

  • 12 ДИСКРЕТНЫХ ВХОДОВ для подключения контактных датчиков и транзисторных ключей n-p-n типа
  • ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ЛЮБОГО ДИСКРЕТНОГО ВХОДА В РЕЖИМЕ СЧЕТЧИКА (максимальная частота сигнала – 1 кГц)
  • 8 ВСТРОЕННЫХ ДИСКРЕТНЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ в различных комбинациях:
    – э/м реле 8 А 220 В;
    – оптотранзисторный ключ 400 мА 60 В;
    – оптосимистор 0,5 А 300 В;
    – для управления твердотельным реле
  • ВОЗМОЖНОСТЬ ГЕНЕРАЦИИ ШИМ-СИГНАЛА любым из выходов
  • АВТОМАТИЧЕСКИЙ ПЕРЕВОД ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА В АВАРИЙНЫЙ РЕЖИМ РАБОТЫ при нарушении сетевого обмена
  • ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
  • БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МДВВ»:
    – конфигурирование прибора на ПК;
    – регистрация состояния дискретных входов и выходных элементов (скважности ШИМ)
  • ПОМЕХОУСТОЙЧИВОСТЬ благодаря:
    – встроенному импульсному источнику питания 90...264 В 47...63 Гц;
    – гальванической развязке в цепях выходов, питания и интерфейса RS-485;
    – применению защитных элементов в цепях дискретных входов

Бесплатно: OPC-сервер, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку
модулей ввода/вывода Мх110
