Контроллер приточной вентиляции ОВЕН ТРМ 133   —   Режимы работы

Регулирование температуры приточного воздуха в системе с водяным калорифером

Это основной режим работы ТРМ133. При входе в этот режим прибор открывает жалюзи и включает приточный вентилятор.

Нагрев приточного воздуха. ТРМ133 обеспечивает поддержание на заданном уровне температуры приточного воздуха Т_пр с помощью калорифера. Для этого прибор управляет положением КЗР, который регулирует поток теплоносителя, подаваемого в калорифер.

Условия перехода в этот режим:

Т_пр > Т_авар, Т_об.min < Т_об < Т_об.max, Т_н < Т_{уст.лет}

Индикация режима:

ПРИТОЧ

Прогрев калорифера

ТРМ133 осуществляет прогрев калорифера перед началом работы, а также после выхода из режимов: ДЕЖУРНОГО, ЛЕТНЕГО или ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для обеспечения максимальной циркуляции теплоносителя через калорифер ТРМ133 формирует команду на полное открытие КЗР. Вентилятор при этом выключен, жалюзи закрыты.

Индикация режима:

ПРОГРЕ

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

ТРМ133 осуществляет контроль температуры обратной воды в зависимости от температуры наружного воздуха в соответствии с графиком Т_об.гр = f(T_н).

График обратной воды задается пользователем (см. рис.), количество точек на графике может быть от 2 до 10. Значения _min и _max также задаются пользователем, по ним прибор вычисляет критические значения Т_об.min и Т_об.max.

Если температура Т_об, измеренная датчиком, превышает Т_об.max, прибор прерывает управление КЗР по Т_пр и переходит на управление по сигналу рассогласования между текущим значением Т_об и вычисленным по графику Т_об.гр. После возврата Т_об в допустимые пределы регулирование продолжается по Т_пр.

Условие перехода в этот режим:

Т_об > Т_об.max

Индикация режима:

ОБРАТН

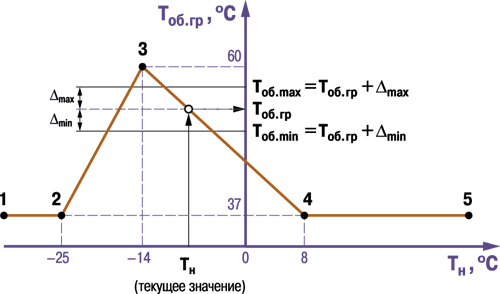

Пример графика температуры обратной воды – Тоб.гр = f(Tн)

Защита от замерзания воды в калорифере

Замерзание воды в калорифере грозит разрушением всей системы. Поэтому при падении температуры обратной воды Т_об или температуры приточного воздуха Т_пр ниже критических значений ТРМ133 переводит систему в режим ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ ВОДЫ В КАЛОРИФЕРЕ.

Для максимально быстрого повышения температуры ТРМ133 формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

ТРМ133 переводит систему в режим ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ также при возникновении неисправности любого из входных датчиков (обрыв, короткое замыкание) и при срабатывании контактного датчика С4.

Условия перехода в этот режим:

Т_об < Т_об.min,

или Т_пр < Т_авар,

или неисправность датчиков Т_н, Т_об, Т_пр,

или замыкание датчика С4.

Индикация режима:

ЗАМЕРЗ

Режимы ДЕНЬ/НОЧЬ – переключение по часам реального времени

Для поддержания комфортной температуры в помещении в дневное время и снижения ее по окончании рабочего дня (в целях экономии энергии) ТРМ133 автоматически переключает режимы ДЕНЬ/НОЧЬ.

Переключение происходит по встроенным часам реального времени. При программировании задаются две уставки Т_пр – дневная и ночная, а также время начала и окончания рабочего дня.

Индикация режима:

НОЧНОЙ

Летний режим

Это экономичный режим, поскольку регулирования температуры приточного воздуха не происходит. КЗР в этом режиме полностью закрыт и циркуляция воды через калорифер прекращена. Осуществляется только вентиляция помещения (жалюзи открыты, вентилятор включен) и диагностика оборудования.

ТРМ133 автоматически переводит систему в ЛЕТНИЙ РЕЖИМ, когда температура наружного воздуха Т_н становится выше значения Т_{уст.лет}, заданного при программировании прибора. Порог для отключения ЛЕТНЕГО РЕЖИМА также задается пользователем.

Условие перехода в этот режим:

Т_н > Т_{уст.лет}

Индикация режима:

ЛЕТНИЙ

Дежурный режим

ДЕЖУРНЫЙ РЕЖИМ предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ133 закрывает жалюзи, выключает вентилятор и контролирует только температуру обратной воды по графику.

Переход в ДЕЖУРНЫЙ РЕЖИМ осуществляется:

• дистанционно с помощью внешнего коммутирующего устройства С1;
• по аварийному сообщению от датчика контроля исправности вентилятора С2 или пожарной сигнализации С6;
• установкой соответствующего программируемого параметра (с клавиатуры прибора или с ПК).

Индикация режима:

ДЕЖУРН
