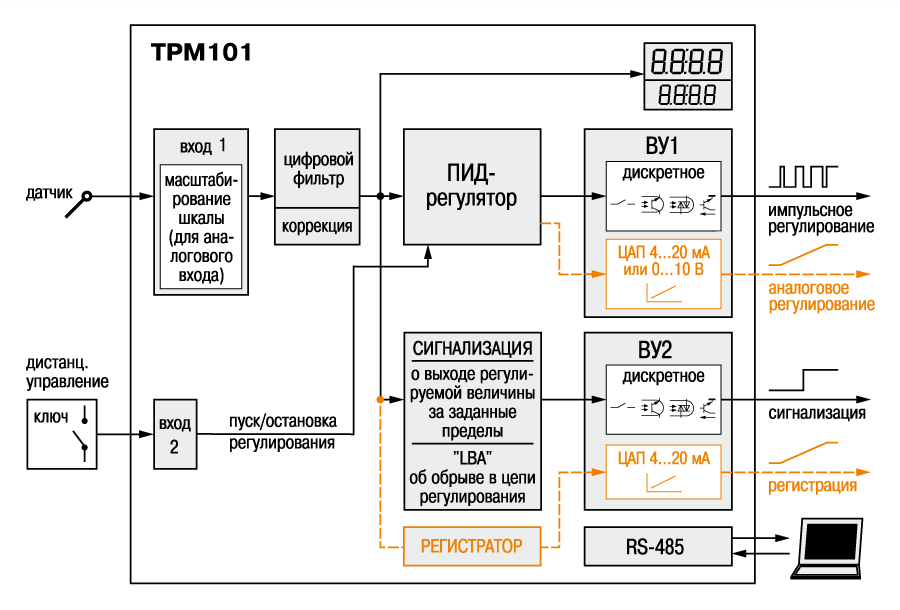

Функциональная схема прибора ОВЕН ТРМ101

ПИД-регулятор с универсальным входом и RS-485 ОВЕН ТРМ101. Функциональная схема прибора


Универсальный измерительный вход

Терморегулятор ОВЕН ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:

  • термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
  • термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
  • датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Дополнительный вход для дистанционного управления

К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.


Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.


ПИД-регулятор

Прибор ОВЕН ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Терморегулятор ОВЕН ТРМ101 управляет нагрузкой одним из двух методов:

  • импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
  • аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:

1) выходит за заданный диапазон;

2) превышает уставку регулятора на заданную величину;

3) меньше уставки регулятора на заданную величину;

4) находится в заданном диапазоне;

5) аналог. п. 1 с блокировкой 1-го срабатывания;

6) аналог. п. 2 с блокировкой 1-го срабатывания;

7) аналог. п. 3 с блокировкой 1-го срабатывания;

8) превышает заданную величину по абсолютному значению;

9) меньше заданной величины по абсолютному значению;

10) аналог. п. 8 с блокировкой 1-го срабатывания;

11) аналог. п. 9 с блокировкой 1-го срабатывания.

Тип аварийной сигнализации задается пользователем.


Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.


Выходные устройства прибора ТРМ101

В приборе устанавливаются два выходных устройства (ВУ).

Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:

  • э/м реле;
  • транзисторная оптопара;
  • симисторная оптопара;
  • выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь "параметр – ток 4...20 мА";
  • цифроаналоговый преобразователь "параметр – напряжение 0...10 В".

ВУ2 может быть:

  • ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
  • аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.

Интерфейс RS-485

В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.

Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ101:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

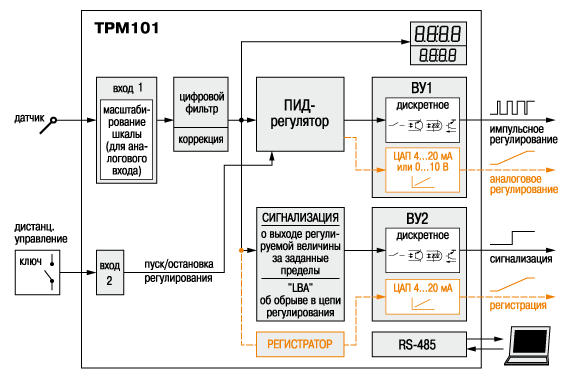

ПИД-регулятор с универсальным входом и RS-485 ОВЕН ТРМ101. Функциональная схема прибора

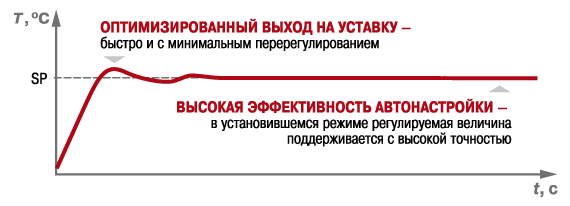

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными

При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
