Применение GSM/GPRS модема ПМ01 в АСКУЭ

Традиционно перед сетевыми компаниями и производственными предприятиями – потребителями электроэнергии – встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01.

И так, в автоматизированных системах контроля и учета энергоресурсов (АСКУЭ)  различают:

• коммерческий учет;
• технологический учет.

В обоих случаях учёт электроэнергии осуществляется на объектах следующих типов: электростанции, распределительные подстанции, трансформаторные подстанции и т.п. Задача коммерческого учёта в промышленном секторе в ряде случаев совпадает с аналогичной задачей в бытовом секторе. Она заключается в ежемесячном подсчёте объёма электроэнергии, прошедшей через конкретный фидер или группу фидеров. Эта задача решается установкой цифровых приборов учёта и ежемесячным чтением из них показаний (нарастающего итога) по отчётным дням. Задача технологического учета, решаемая зачастую теми же средствами, заключается в предоставлении информации непосредственно потребителю для дальнейшего контроля, оптимизации потребления, исключения несанкционированного использования ресурсов и т.п.

Помимо приборов учёта в данную систему АСКУЭ входят:

• единый Центр сбора и обработки информации, обычно ПК со специализированным программным обеспечением (ПО);
• средства связи.

Центр сбора данных производит считывание показаний с различных объектов, зачастую удаленных и распределенных по местности, поэтому в качестве основного канала связи используется GSM, как наиболее распространенный и доступный беспроводной канал. В этом случае наиболее бюджетным вариантом организации учета энергоресурсов без дополнительных функций (управления и т.п.) является вариант подключения GSM-модемов непосредственно напрямую к приборам учета. Это и послужило причиной широкого применения GSM/GPRS-модема ОВЕН ПМ01 в АСКУЭ как устройства связи между удаленными объектами и центром сбора данных.

Рассмотрим подробней применение ОВЕН ПМ01 в АСКУЭ совместно с электросчетчиками МЕРКУРИЙ.

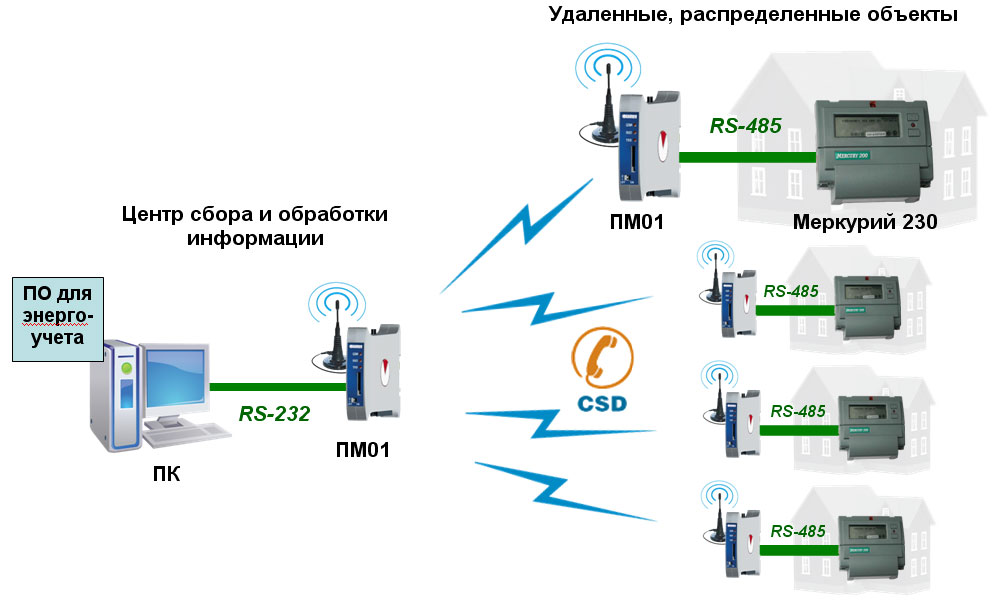

Функциональная схема АСКУЭ представлена на рисунке.

Функциональная схема АСКУЭ

Оборудование

Удаленный объект:

• Счетчик электрической энергии «Меркурий 230».
• GSM-модем ПМ01-220.В (только RS-485, питание 220 В).

Диспетчерский пункт (ДП):

• ПК со специализированным ПО.
• GSM-модем ПМ01-220.АВ (RS-232/RS-485, питание 220 В).

Связь

В качестве канала связи используется GSM-канал в режиме CSD («модем-модем»).

Данный канал выбран в силу преимуществ:

• Надежность – Обеспечивается гарантированное время доставки (данный режим имеет приоритет в сети GSM).
• Простота эксплуатации и настройки.
• Большой объем передаваемой информации.

Для организации канала на SIM-картах сотового оператора подключена бесплатная услуга передачи данных и факсов.

Подключение модема на объекте к электросчётчику Меркурий 230 производится по интерфейсу RS-485.

Описание схемы

По отчетным дням или запросу оператора ДП в соответствии с программой, установленной на ПК, производится последовательный опрос подключенных через модем электросчетчиков с последующей обработкой считанной информации. Опрос производится путем дозвона модема из Центра на удаленные модемы, находящиеся в режиме автоподъема трубки. После подъема трубки удаленным модемом устанавливается прозрачный канал связи между электросчетчиком и ПО в Центре сбора информации, которое производит считывание данных.

Программное обеспечение

В данной схеме применения ПО, установленное на компьютер в Центре, помимо основной функции (энергоучет – необходимые расчеты, формирование отчетов, ведение архивов и т.д.) выполняет управление модемом (дозвон до удаленного модема, разрыв соединения и т.д.).

В качестве программного обеспечения в данной схеме может выступать:

• Программа «Меркурий-энергоучет» разработанная производителем счетчиков компанией «Инкотекс», подробней см. здесь
• Программа собственной разработки.

Данную систему АСКУЭ  с использованием электросчетчиков МЕРКУРИЙ 230ART-03» реализовал ОТДЕЛ ГЛАВНОГО ЭНЕРГЕТИКА МУП «ВОДОКАНАЛ» г. Подольска более чем на 50 подчиненных объектах.
http://www.vodokanalpodolsk.ru/

Отзыв специалистов МУП «ВОДОКАНАЛ»:

«Выбор данной системы учета энергоресурсов обусловлен надежностью и бюджетностью решения: минимум оборудования, надежный канал связи, а также отсутствие дополнительных устройств, таких как преобразователи интерфейса и блоки питания».
