Система отображения состояния производства

ЗАО НПИФ «Военные технологии» (г. Санкт-Петербург) разработало на базе продукции ОВЕН систему отображения состояния производства, состоящую из точек сбора информации, промышленного контроллера с модулями ввода данных, сервера хранения и обработки базы данных, программы обработки и отображения информации, центрального монитора, персональных компьютеров руководства.

Назначение системы

Система отображения состояния производства (далее Система) предназначена для оперативного и наглядного отображения состояния основных участков производства в целях повышения производительности труда и эффективности использования оборудования. Информация отображается на центральном экране в производственном помещении и на рабочих местах (персональных компьютерах) руководства. Все должностные лица имеют доступ к информации в обозначенном должностными полномочиями объеме.

Состав и принцип работы Системы

Система состоит из точек сбора информации, промышленного контроллера, в качестве которого используется ОВЕН ПЛК100, модулей ввода/вывода дискретных сигналов ОВЕН МК110-8ДН-4Р, сервера хранения и обработки базы данных, программы обработки и отображения информации, центрального монитора, персональных компьютеров (далее – ПК) руководства.

Информация поступает в систему тремя способами:

а) автоматический съем данных с оборудования. На всех линиях установлены датчики съема скорости, которые позволяют определить состояние линии (ход/останов) и достижение минимальной рабочей скорости. Возможна установка других датчиков, способных идентифицировать состояние оборудования по характерным признакам;

б) задание наладчиком (оператором) состояния линии (наладка, работа) с помощью пульта;

в) ввод систематизированных итоговых данных за смену начальниками служб (отделов) – количество брака, причина аварии, номер смены (бригады) и т.п.

С точки сбора информация поступает на промышленный контроллер (см. рис. 1). С контроллера данные передаются на сервер (ПК), где упаковываются в базу данных (далее – БД). К базе данных в режиме записи имеют также доступ начальники служб, которые могут вносить данные только в соответствующие  поля (разделы). Информация постоянно отображается на центральном мониторе в виде графика. Информация в более детальном изображении может вызываться в персональных компьютерах руководства в графическом или табличном виде (Exel).

Точка сбора информации

Точка сбора информации состоит из бесконтактного индуктивного датчика KIPPRIBOR, модуля ввода данных, панели управления и сигнальной колонны.

Сигнальная колонна (см. рис. 2) имеет три цвета, которые применяются во всей системе и имеют следующие значения: красный – простой; желтый – наладка; зеленый – работа.

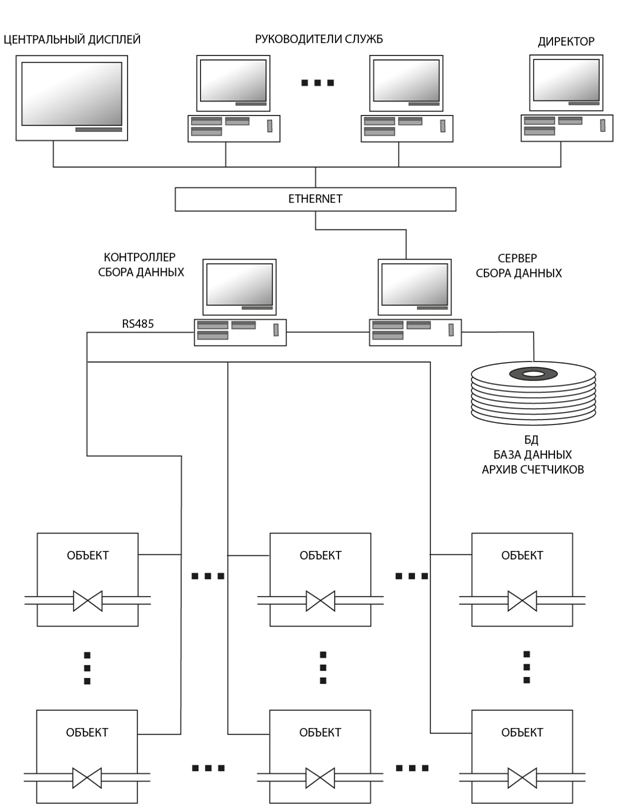

Рис. 1. Общая схема системы

Рис. 2.  Сигнальная колонна

Панель управления состоит из трех световых индикаторов аналогичных цветам сигнальной колоны и двух тумблеров – «Наладка» и «Работа». Световая индикация состояния линии идентично отображается во всей системе – на панели управления, сигнальной колонне, центральном дисплее и на любом ПК.

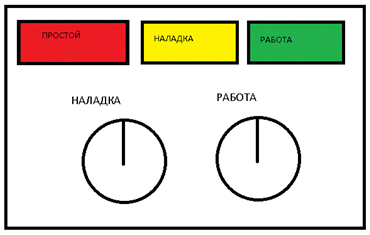

Рис. 3. Панель управления

Максимальное расстояние, на которое может быть удален датчик – 20 м. Расстояния производственного помещения не позволяют подключить все датчики к одному модулю, поэтому необходимо использовать 3-4 модуля ввода, в качестве которых применяются модули ввода/вывода дискретных сигналов ОВЕН МК110-8ДН-4Р.

Передача информации

Информация на промышленный контроллер может быть передана двумя способами: проводным и беспроводным.

Сервер БД

Сервер БД является специально настроенным ПК, который постоянно в масштабе реального времени опрашивает через промышленный контроллер точки сбора информации, упаковывает полученную информацию посредством специальной программы обработки и отображения информации, формирует ответы на запросы пользователей и обеспечивает отображение на центральном дисплее.

Рабочие места руководителей

Рабочие места руководителей – ПК, используемые в процессе производственной деятельности. Программа отображения информации на рабочем ПК вызывается пользователем по необходимости, как и любая прикладная программа.

Эскизы предоставления информации

На данном этапе можно предложить лишь приближенные формы представления информации, которые могут быть уточнены по мере сбора информации о процессах и требуемых видов ее отображения.

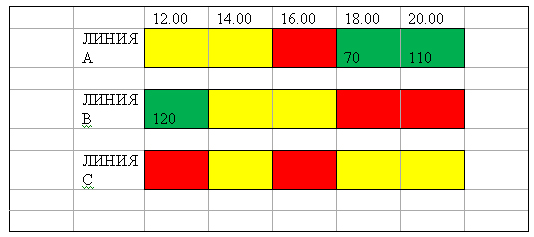

Рис. 4. Основной вид центрального дисплея

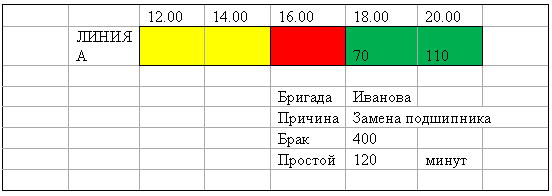

Рис. 5. Расшифровка состояния простоя линии А

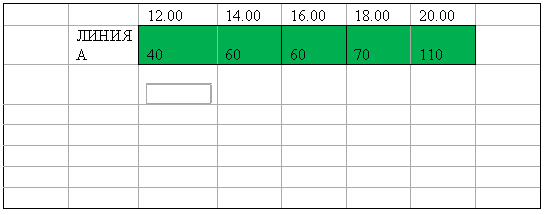

Рис 6. График скорости линии А

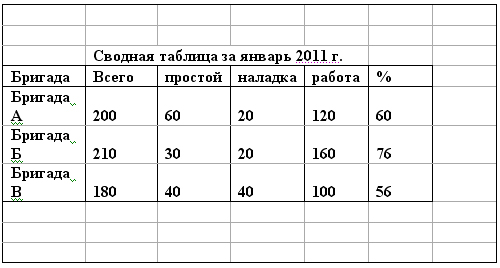

Рис. 7. Сводная таблица

Формы и наполнение сводных таблиц определяется объемом и структурой, вводимых операторами (начальниками служб) данных.
