Система управления регенерацией рабочих растворов

ЗАО НПИФ «Военные технологии» разработало систему регенерации рабочих растворов, которая автоматически поддерживает заданные параметры рабочего раствора, его уровень в системе, наличие запаса реагентов и т.п. В основу системы положены контроллеры ОВЕН – ПЛК110 или ПЛК150 (в зависимости от конфигурации системы), модули ввода-вывода и панель оператора СП270.

В некоторых производствах часто используются  рабочие растворы – жидкости, обладающие специфическими свойствами, предназначенные для обработки деталей. Наиболее характерные примеры таких процессов – гальваника, металлизация, серебрение, хромирование  и т.п. Рабочий раствор имеет ресурс работоспособности, после чего подлежит замене. На ряде производств разработана система мер, предназначенная для увеличения ресурса рабочих растворов, повышения рентабельности производств и уменьшения эксплуатационных издержек. Это система регенерации рабочих растворов.

 В наиболее общем виде система регенерации представляет специально выделенный обменник, в котором постоянно циркулирует рабочий раствор. При помощи системы датчиков постоянно автоматически отслеживаются  основные параметры рабочего раствора, например, - температура, плотность раствора, уровень pH, насыщенность солями, время жизни раствора и т.п.

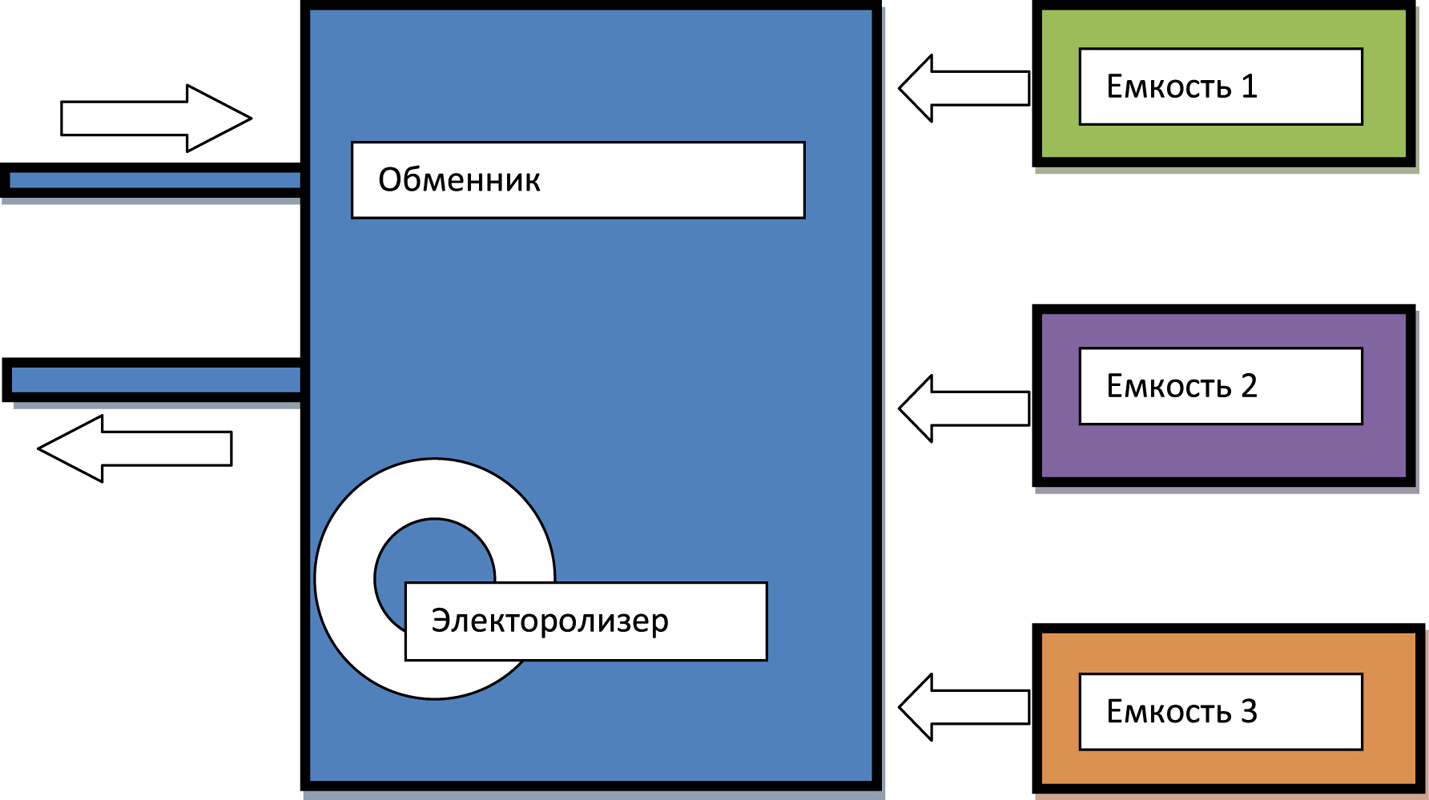

Система управления регенерацией отслеживает все параметры раствора, уровни в обменнике, загрузочных емкостях, временные параметры рабочего цикла. По  рассчитанным алгоритмам добавляются необходимые реагенты из загрузочных емкостей. Схема регенерации с тремя загрузочными емкостями представлена на рисунке. В некоторых  случаях в системе используются электролизеры – для извлечения из раствора избытка растворенного метала. Возможен подогрев на входе в обменник и охлаждение на выходе из обменника – для наиболее эффективного внедрения реагентов в раствор.

Система управления автоматически поддерживает заданные параметры рабочего раствора, наличие запаса реагентов, уровень раствора в системе. При невозможности  поддержания заданных параметров система генерирует аварийные сообщения и обрабатывает алгоритмы аварийных ситуаций.

Система управления состоит из контроллера ОВЕН ПЛК150 или ОВЕН ПЛК110 – в зависимости от конфигурации системы, модулей ввода-вывода ОВЕН, панели оператора ОВЕН СП270 – для управления системой и отображения информацией.

Разработчик и исполнитель:

ЗАО НПИФ «Военные технологии»

191123, г. Санкт-Петербург,

ул. Захарьевская, д.27, пом. 15 Н, лит А

Телефон: 8 95 000 777 93

E-mail: info@voenteh.ru

Генеральный директор

Заякин Андрей Владимирович
