Станция для управления сушильными и варочными камерами

ООО ТПФ «Приборы контроля» (г. Ижевск) разработало на базе приборов ОВЕН станцию для управления сушильными и варочными камерами, в основу которой положен регулятор температуры и влажности, программируемый по времени ОВЕН МПР51-Щ4.

Станция СУС ПРИКОН создана с целью регулирования многоступенчатыми температурными и влажностными режимами  технологических процессов при изготовлении мясных изделий, в хлебопекарной индустрии и других отраслях, а также для регулирования клапанами и задвижками с электроприводом для поддержки температурного режима. Все эти возможности позволяет обеспечить регулятор температуры и влажности, программируемый по времени ОВЕН МПР51-Щ4, предназначенный многоступенчатыми температурно-влажностными режимами технологических процессов.

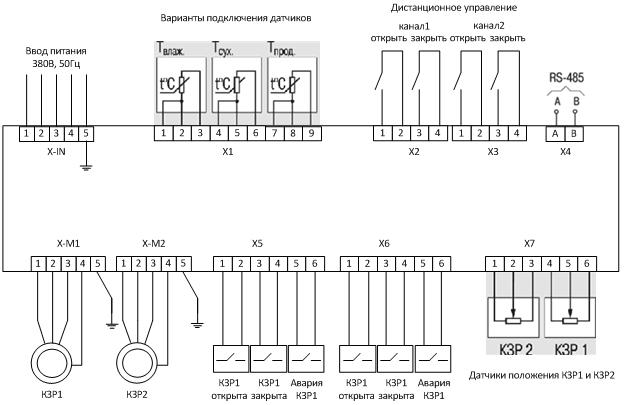

Типовая схема подключения

Станция выполнена в виде шкафа в навесном исполнении. Она может использоваться в пищевой, деревообрабатывающей индустрии, на производстве стройматериалов – везде, где нужно обязательное соблюдение температурно-влажностного режима. Станция может также использоваться в системах ГВС, газового и парового отопления, а также в ином технологическом оборудовании, где применяется до двух контуров ПИД-регулирования с двумя исполнительными механизмами (запорно-регулирующие задвижки с электроприводом, ТЭНы и т.п.).

Используемое оборудование ОВЕН:

1. МПР51-Щ4 – для управления многоступенчатыми температурно-влажностными режимами технологических процессов. В составе одного прибора реализовано множество функций, в результате чего без дополнительных устройств можно управлять исполнительными механизмами.
2. ДТС034-50М.В3.120 – два датчика температуры для определения температуры и влажности.
3. HD2544ZD3 – четыре твердотельных реле для коммутации исполнительных механизмов (задвижки, тэны).
4. БП15Б-Д2 – блок питания.

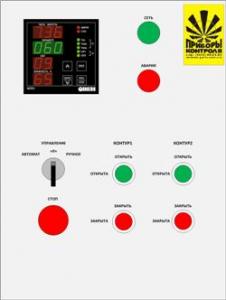

Станция управления сушильными и варочными камерами

Основные функции станции при использовании продукции ОВЕН:

• ручное и автоматическое управление процессом;
• дистанционное управление с использованием сухого контакта;
• поддержка указанного значения технологического параметра;
• защита электродвигателей задвижек от короткого замыкания и перегрузок по току;
• измерение трех параметров:
  - температуры камеры («сухого» термометра) Тсух;
  - температуры «влажного» термометра Твлаж;
  - температуры продукта Тпрод
• расчет двух вспомогательных характеристик:
  - разности температур ΔТ = Тсух – Тпрод;
  - влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров).
• два ПИД-регулятора для поддержки любых двух из пяти вышеперечисленных величин с высокой точностью;
• четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств;
• регулирование по указанной пользователем программе;
• дополнительное реле и 8 транзисторных ключей (по желанию заказчика):
  - для сигнализации об аварии и о законченных программах;
  - для управления дополнительным оборудованием.
• автонастройка ПИД-регуляторов;
• уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.);
• регистрирования контролируемых параметров на ПК через адаптер сети по интерфейсу RS-232;
• интегрированный интерфейс RS-485 (по заказу).

На передней панели станции расположены:

• органы управления и сигнализации (кнопки аварийного остановки, закрытия и открытия со световой индикацией, переключатель ручного и автоматического управления, световая сигнализация авария и питание);
• контроллер, реализующий контролирование и управление процессом регулирования;
• аппаратура коммутации и защиты.
