Диспетчеризация РЧВ через Интернет с применением приборов ОВЕН

Компания «УралАвтоматика» (г. Уфа) выполнила на базе приборов ОВЕН работы по диспетчеризации резервуаров чистой воды (РЧВ) через интернет в селе Иглино Республики Башкортостан.

Основу системы автоматизации составляют приборы ОВЕН: программируемый логический контроллер ПЛК100, GSM/ GPRS-модем ПМ01, модуль ввода аналоговых сигналов МВ110-2А, панель оператора ИП320, измеритель-регулятор двухканальный 2ТРМ1, датчик давления ПД100ДГ, блоки питания БП04 и БП60. На их базе разработан шкаф телемеханики.

Система позволяет просматривать уровень воды в РЧВ и состояние люков, а также подробную информацию о наличии или отсутствии связи с диспетчером. Связь между шкафом и компьютером диспетчера осуществляется через интерент при помощи GSM-модема ОВЕН ПМ01 в режиме GPRS. Со стороны диспетчера используется подключение к интернет через ADSL-модем. Данная схема позволяет максимально минимизировать расходы на связь. Трафик системы составляет всего 12 Мб/сутки, при использовании безлимитных тарифов расходы на связь всего 120 руб (без учета расходов на интерент в офисе).

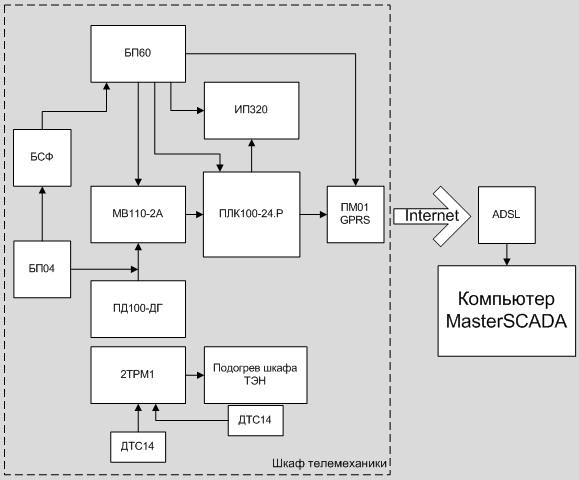

Функциональная схема диспет

Со стороны диспетчера установлен обычный компьютер со SCADA-системой MasterSCADA и стандартный OPC-сервер. Проект позволяет:

• просматривать графики уровня и температуры за условно бесконечный период;
• просматривать состояние люков, двери и наличия электричества;
• просматривать журнал событий;
• автоматически создает отчеты по месяцам в формате Excel.

Практически все используемое оборудование в шкафу телемеханики от компании ОВЕН – одного из ведущих российских производителей.

Технические характеристики и возможности системы телемеханики:

1. Измерение и отображения уровня воды в резервуарах РЧВ на панели и у диспетчера с точностью ±1см.
2. Отображение на панели и передача диспетчеру текущей скорости изменения уровня (производная от скорости).
3. Индикация на панели состояния связи (поднятая трубка, дозвон, соединение GPRS, обмен данными) и наличия ошибок передачи и модема.
4. Возможность масштабировать графики по оси параметра и времени, скролинг графиков.
5. Окно с сообщениями о всех критических изменениях параметров и появления/исчезновения ошибок с квитированием оператором.
6. Автоматическое сохранение отчетов за месяц в формате Microsoft Office Excel
7. Настройка с панели оператора мин/макс значений датчика уровня.
8. Исполнение шкафа телемеханики с подогревом.

Встроенная защита от перенапряжения по цепи питания 220В АС и проводным интерфейсам.

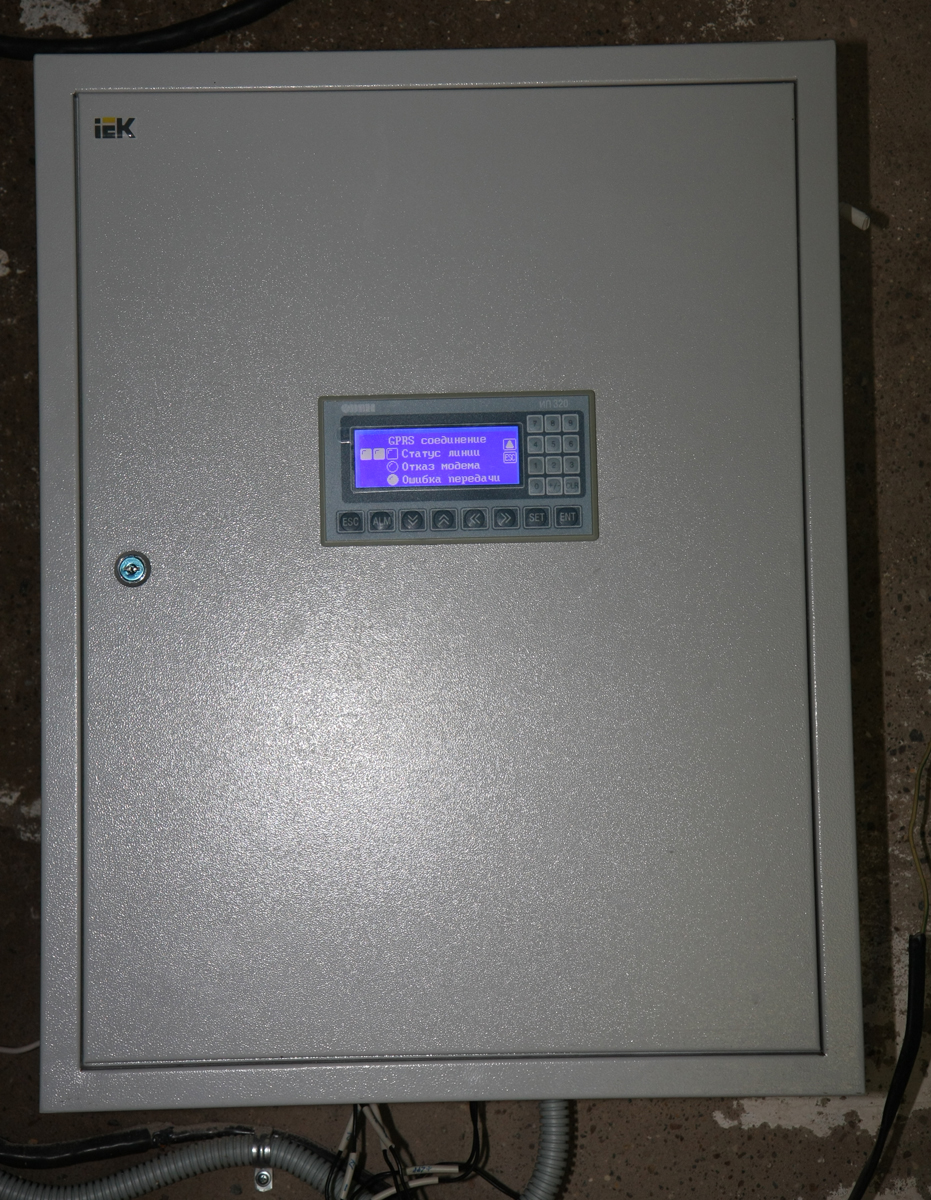

Шкаф телемеханики РЧВ

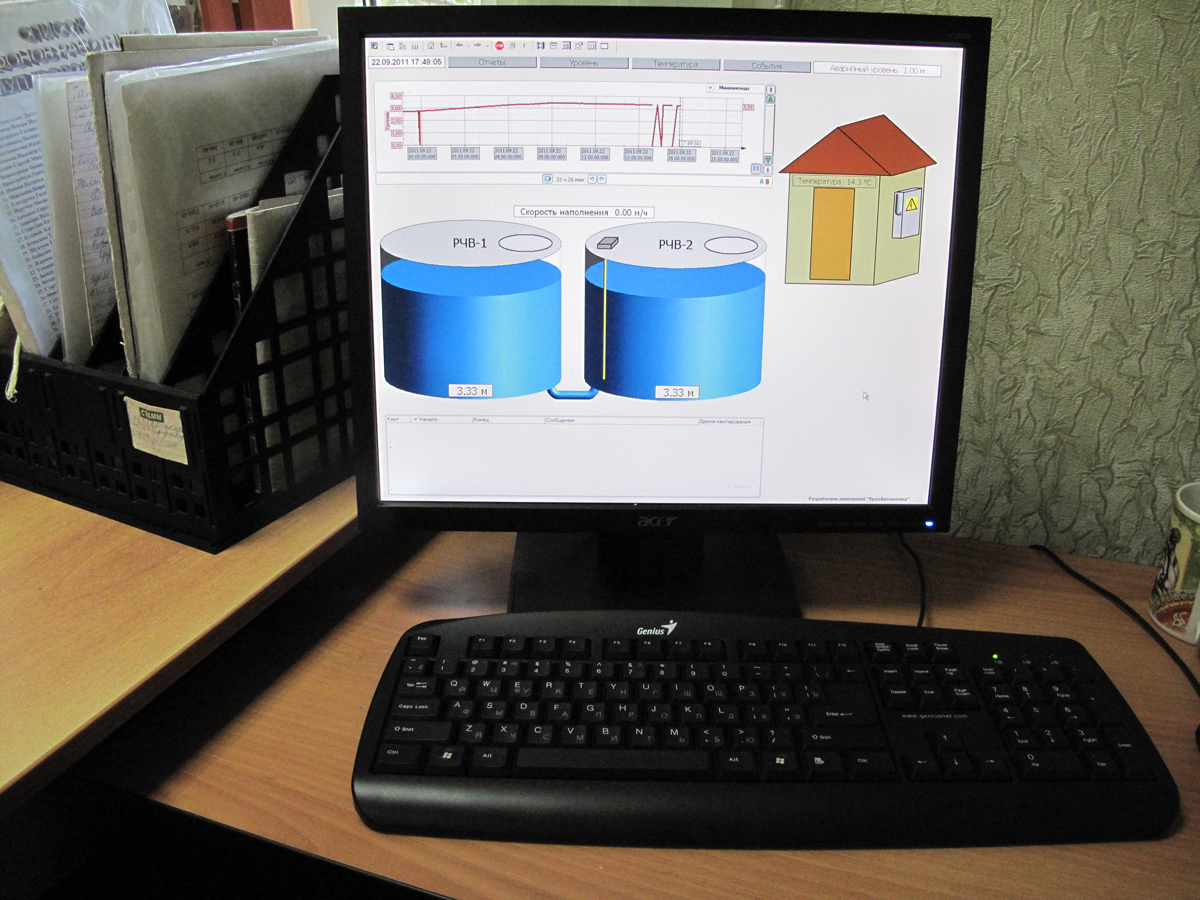

Вывод параметров на компьютер диспетчера.

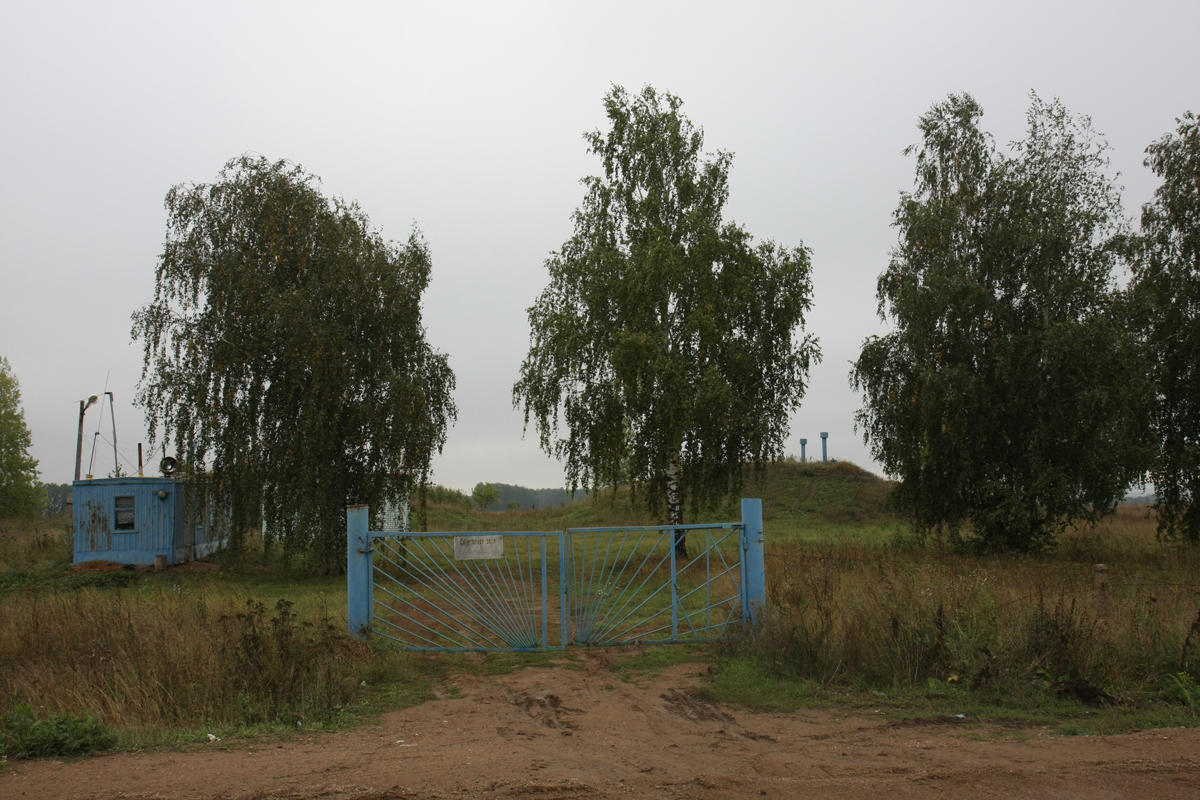

Территория, где расположены РЧВ в селе Иглино
