Управление камерами сушки керамического кирпича-сырца

ЖИТОВ А.В., инженер-электроник,

КОВАЛЕНКО А.Н., кандидат технических наук,

На кирпичном заводе ЗАО «Сибагропромстрой» (г. Красноярск) с целью повышения конкурентоспособности продукции, снижения ее себестоимости и повышения качества в 2003 году была введена в эксплуатацию информационно-измерительная система, управляющая камерами сушки керамического кирпича-сырца. АСУ ТП, разработанная ООО «Енисей-Автоматика», построена на базе приборов ОВЕН.

При проектировании АСУ ТП для кирпичного завода специалисты исходили из требований заказчика: надежность в эксплуатации, точность поддержания и регулирования параметров технологического процесса и приемлемая стоимость.

Производство строительного керамического кирпича – сложный, непрерывный и энергоемкий процесс. Технологический процесс осушки кирпича включает в себя измерение и регулирование таких параметров, как влажность, температура и давление.

Предлагаемая система управляет четырьмя блоками сушильных камер при помощи 152 каналов измерения (54 канала измерения температуры, 28 каналов измерения влажности, 12 каналов измерения давления, 58 каналов измерения задействованы для контроля положения клапанов регулирования), 116 каналов управления (управление 32 вентиляционными системами – подача и рециркуляция сушильного агента, управление 84 клапанами регулирования и перевода направления движения сушильного агента) и 224 каналов ввода.

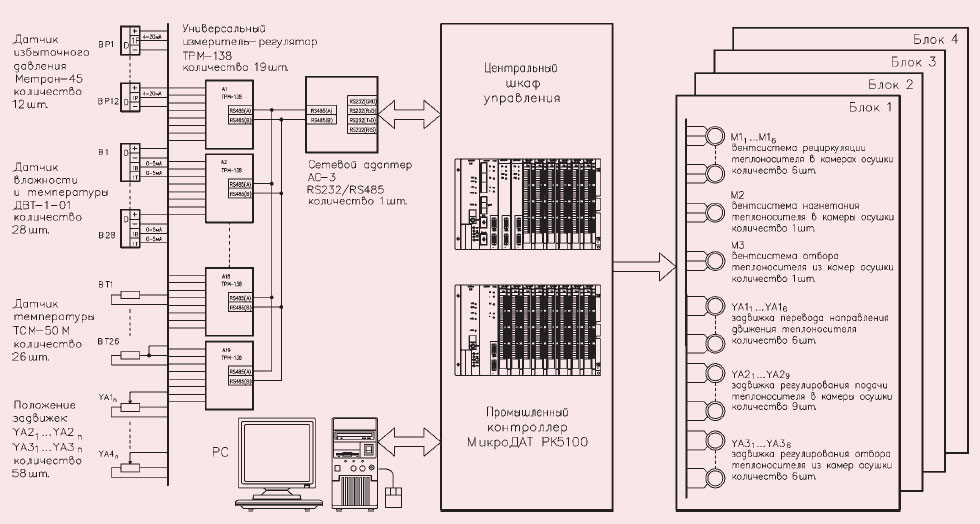

Структурная схема системы управления сушильными камерами отображена на рис. 1.

Для измерения давления были использованы датчики избыточного давления Метран-45, для измерения влажности и температуры (28 каналов), датчик измерения влажности и температуры ДВТ-01. Для 26 каналов измерения температуры были использованы датчики температуры ОВЕН ТСМ-50М. Для контроля положения клапанов и сбора данных с датчиков были использованы 19 универсальных измерителей-регуляторов ОВЕН ТРМ138. Выбор ТРМ138 был основан на необходимости применения именно универсального измерителя с возможностью передачи данных на расстояния более чем 200 м.

Рис. 1. Структурная схема

ПО «ОВЕН» давно зарекомендовало себя на рынке средств автоматики как производитель недорогого, удобного в эксплуатации и надежного оборудования. Технологические параметры, собранные при помощи интерфейса RS-485, обрабатываются промышленным контроллером МикроДАТ РК5100, который управляет исполнительным оборудованием (клапаны и вентсистемы). Пульт управления технологическим процессом создан на базе персонального компьютера. Оператор управляет технологическим процессом сушки кирпича-сырца на базе SCADA Expert2000 разработки ООО «Енисей-Автоматика» (рис. 2). Через экранные формы 4-х блоков осушки можно управлять системой в ручном режиме работы, задавать алгоритмы и параметры технологического процесса для автоматического режима работы, и контролировать протекание процесса сушки по графикам (рис. 3). Выбранные современные технические средства и программное обеспечение позволили значительно снизить трудоемкость в производстве, улучшить качество выпускаемой продукции и добиться снижения его себестоимости.

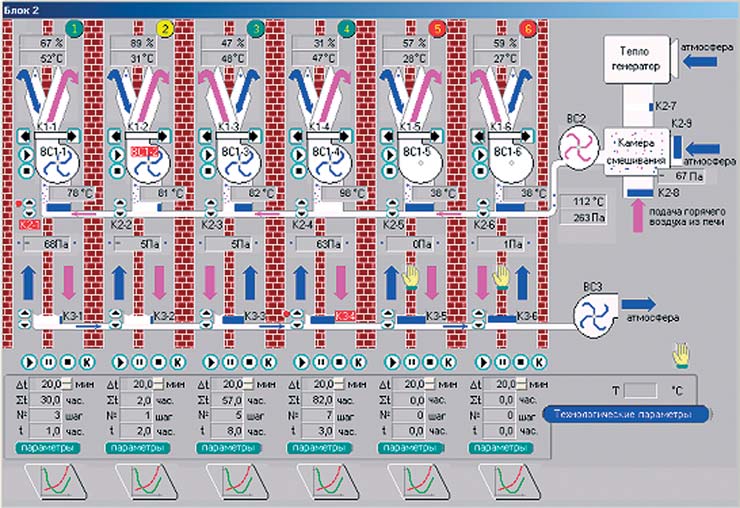

Рис. 2. Вид экрана на пульте управления технологическим процессом	Рис. 3. Графики изменения технологических параметров в процессе сушки

«Автоматизация и производство» №1 2004 г.
