Шкаф управления отоплением и горячим водоснабжением (ШУ ОГВС)

Шкаф управления ШУ ОГВС входит в состав системы управления отоплением и горячим водоснабжением промышленных и жилых зданий.   Применение шкафа управления ОГВС значительно улучшает эксплуатационные и экономические характеристики систем ОГВС зданий в целом.

Системы ОГВС, оснащённые шкафами  ШУ ОГВС выполняют следующие функции:

• раздельный контроль и регулирование давления воды в системе горячего водоснабжения (ГВС) по каждому зданию (I ступень) с применением управляемых клапанов;
• контроль и раздельное регулирование давления воды в каждом подъездном стояке системы ГВС здания (II ступень) с применением управляемых клапанов;
• управление температурой воды в системе отопления в соответствии с температурным графиком, СанПиН и СНиП.

Основное используемое оборудование ОВЕН:

• ПЛК100 – выполняет функции контроля дискретных сигналов и коммуникатора.
• ТРМ202 – локальные регуляторы, по числу трубопроводов и стояков;
• Датчики типа ПД100 – измерение давления;
• Накладные датчики типа ДТС3225 – измерение температуры.

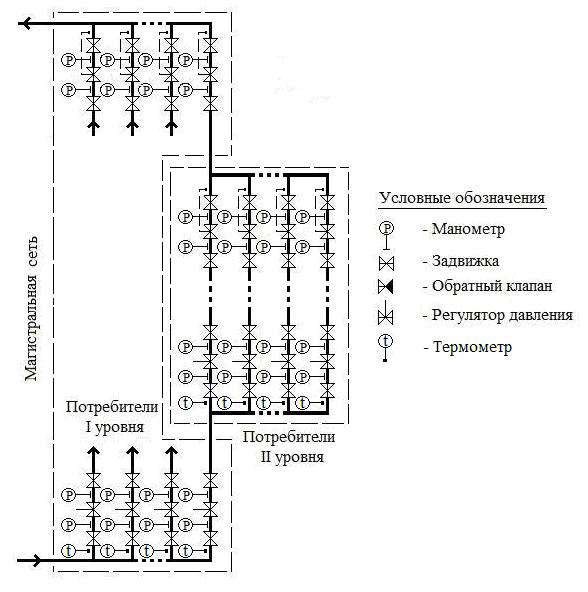

Шкаф управления отоплением и горячим водоснабжением (ШУ ОГВС)	Схема работы

При использовании ШУ ОГВС и данного способа автоматического управления, по расчётным данным и практическому опыту, экономится до 30 % электроэнергии и до 20 % воды,  при этом температура отопления и горячего водоснабжения поддерживается в строгих рамках температурных графиков, соответствует СанПиН и СНиП.

Разработчик и исполнитель: «Инженерные традиции»

Адрес: Москва, ул. Крылатская, 10

Контактное лицо – Барановский Александр

E-mail: bar@intrad.ru

8-495-940-74-02; 8-499-140-73-69
