Станция для управления однозонной печью на базе приборов ОВЕН

Компания «Приборы контроля» (г. Ижевск) разработала на базе приборов ОВЕН станцию для контроля и управления однозонной трехфазной печью.

ООО ТПФ «Приборы контроля» разрабатывает и изготавливает шкафы и станции управления как по типовым, так и по индивидуальным схемам заказчика, используя комплектующие лучших российских и зарубежных производителей, в том числе и на базе оборудования ОВЕН. Также компания занимается внедрением и сопровождением АСУ ТП, предназначенных для решения задач оперативного контроля и управления как локальными, так и удаленными друг от друга технологическими объектами. Решения компании «Приборы контроля» находят широкое применение и эксплуатируются:

• в системах электроснабжения промышленных предприятий;
• на объектах городского и жилищного хозяйств;
• в строительстве и энергетике;
• в системах холодоснабжения и теплоснабжения;
• в системах вентиляции и кондиционирования воздуха;
• а также производства различной продукции.

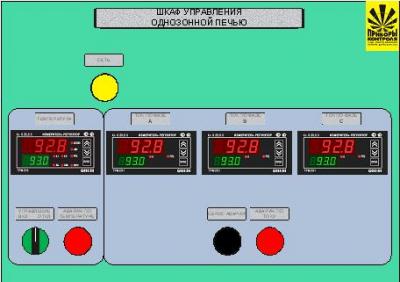

Передняя панель шкафа управления

Станция ПРИКОН для управления однозонной печью предназначена для необходимого набора мощности нагрева и поддержки температурного режима в печах, используемых в промышленных технологических процессах в машиностроительной, металлургической, химической и других отраслях. Станция выполнена в виде шкафа в навесном исполнении. Степень защиты станции – IP54. Основу станции составляют приборы ОВЕН.

Используемое оборудование ОВЕН:

1. ПИД-регулятор с интерфейсом RS-485 ОВЕН ТРМ210 – для точного поддержания заданных параметров в различных технологических процессах.

2. Измеритель-регулятор с интерфейсом RS-485 ОВЕН ТРМ201 – применяется в качестве вспомогательного оборудования для отображения тока нагрузки по каждой фазе.

2. Датчики температуры ДТС – для измерения температуры в печах.

3. Трёхфазные твердотельные реле HT8044ZA2 – для управления нагрузкой тэнов.

4. Блок питания БП15Б-Д2.

5. Модуль сбора данных МСД-100 – для архивации параметров.

Основные функции станции для управления однозонной печью на базе приборов ОВЕН:

• точный набор мощности и точная поддержка указанного температурного режима в зоне нагревания печи посредством ПИД-регулятора ТРМ210;
• управление нагрузкой выполняется при помощи блока твердотельных реле. Для охлаждения реле используются радиаторы с вентиляторами;
• указание уставки по температурному режиму и рабочих параметров ПИД-регулирования через кнопки на передней панели ПИД-регулятора;
• определение температурного режима посредством термодатчиков. Температура отображается на светодиодном дисплее ПИД-регулятора;
• измерение тока по каждой фазе нагрузки посредством преобразователя переменного тока. Ток по каждой фазе выводится на светодиодный индикатор измерителя ТРМ201;
• организация аварийной сигнализации по указанным интервалам температурного режима и тока. Указание интервалов и уставок осуществляется при помощи кнопок на передней панели измерителей-регуляторов;
• защита силовых цепей нагрузки от перегрузок и коротких замыканий при помощи автовыключателей на каждой фазе;
• запуск и останов процесса нагрева с помощью переключателя на передней панели;
• сбор и архивирование данных с помощью архиватора ОВЕН МСД-100. Считывание архива осуществляется удаленно по интерфейсу RS-485 посредством программного обеспечения «OWEN Process Manager» с индикацией текущих данных приборов в цифровом и графическом виде на экране ПК.
