Автоматизация процесса сушки древесины с использованием ТРМ151 и тиристорного регулятора мощности

Компания «Звезда-Электроника» (г. Киров) специализируется на производстве тиристорных регуляторов мощности и создании на их основе систем управления технологическими процессами. Использование тиристорных регуляторов мощности совместно с приборами ОВЕН позволили создать готовые решения для промышленной автоматизации. В частности использование программного задатчика ОВЕН ТРМ151 позволило автоматизировать процесс сушки древесины.

Регулирование мощности требуется в различных технологических процессах для поддержания заданного температурного режима. Тиристорное регулирование имеет ряд неоспоримых преимуществ перед системами релейно-контакторного типа, главными из которых являются:

• непрерывность регулирования.  Тиристоры коммутируют ток в нагрузке с частотой сети (50 раз в секунду), что позволяет поддерживать температуру с высокой точностью и быстро реагировать на изменение возмущающих воздействий;
• возможность ограничения пусковых токов электронагревательных элементов. Для многих печей характерно низкое сопротивление нагревательных элементов в холодном состоянии, поэтому пусковые токи могут быть в 10 и более раз больше номинальных. Ограничить пусковые токи можно только с помощью фазоимпульсного управления тиристорами;
• отсутствие механических контактов повышает надежность и уменьшает затраты на обслуживание и эксплуатацию.

Тиристорные схемы получили широкое распространение еще в 70-е годы прошлого века благодаря своей надежности и высокому КПД. Эти качества в сочетании с невысокой ценой делают тиристорный регулятор оптимальным решением для задач регулирования в современных системах промышленной автоматизации.

Разработанный ООО «Звезда-Электроника» тиристорный регулятор мощности является современным многофункциональным устройством. Его система управления построена на мощном цифровом сигнальном процессоре, непрерывно отслеживающем в реальном времени большое количество управляющих сигналов. Это обуславливает ряд преимуществ перед  аналогичным оборудованием:

• гибкое конфигурирование под любой вид нагрузки и технологического процесса;
• наглядная индикация на жидкокристаллическом дисплее;
• развитый комплекс защит и автодиагностики неисправностей;
• поддержка двух способов управления тиристорами – фазоимпульсного и числового;
• режимы точной стабилизации или ограничения токов;
• возможность реализации многозонного регулирования;
• легкая интеграция в АСУ ТП.

Для  реализации последнего пункта предусмотрена сменная лицевая панель с вырезом для размещения приборов ОВЕН в корпусе Щ1 (см. рис. 1).

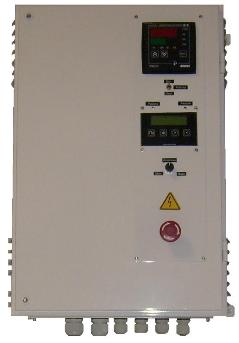

Рис. 1. Тиристорный регулятор ТРМ со встроенным прибором ОВЕН.

Благодаря этому удалось разработать несколько готовых решений для автоматизации. Поскольку такое решение основано на серийно выпускаемой продукции, приобретение и внедрение данного оборудования обойдется существенно дешевле разработки системы автоматизации по индивидуальному заказу.

Автоматизация сушильной камеры

Автоматизация сушильной камеры

С помощью программного задатчика ОВЕН ТРМ151-Щ1.ИР.09 реализуется автоматизация процесса сушки древесины. Прибор воздействует на управляющий вход тиристорного регулятора аналоговым сигналом 4..20 мА и, тем самым, регулирует мощность, а значит и температуру внутри камеры, при этом релейный выход периодически включает вентилятор, что способствует более равномерной сушке. Программный задатчик ТРМ151 позволяет осуществить процесс сушки по различным программам, составленным технологом, например, для разных видов древесины – ели, сосны, дуба и т.д.

ООО «Звезда-Электроника»

Г. Киров

E-mail: info@zvezda-el.ru

Web: http://www.zvezda-el.ru/

Директор Александр Ситников
