Пример подключения измерителя ТРМ202 и архиватора МСД100

Пример подключения модуля МВА8, панели СП270 и архиватора МСД100

1. Отключите питание от приборов (ТРМ202, преобразователь интерфейса).

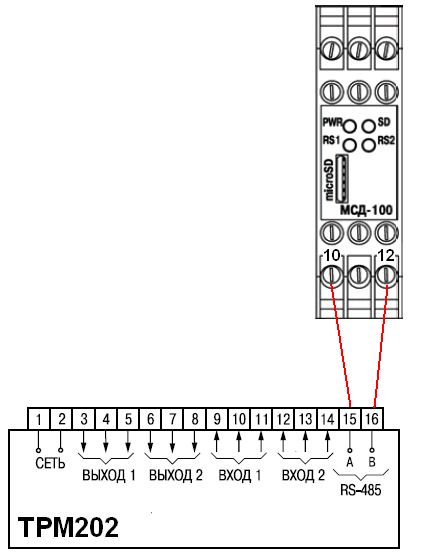

2. Подключите ТРМ202 к модулю МСД100 (к порту RS2), с помощью тестера убедитесь в исправности линии связи «ТРМ-МСД» - клемма МСД «10-А» соединена с клеммой «15-А» ТРМ202 и клемма МСД «12-В» соединена с клеммой «16-В» ТРМ202 (см. рисунок 1). Для соединения используете экранированную витую пару.

msd100_1 http://www.siberien.ru/support/40691149 ). Для параметра PV (измеряемая величина) формат регистра соответствует «FloatInt».

Порог архивирования: для экономии ресурса свободной памяти на запоминающем устройстве рекомендуется устанавливать данный параметр таким, что бы его величина была большей чем «не значительные», для Вас, отклонения измеряемой физической величины. Например при измерении температуры в диапазоне от -50 до +200 градусов Цельсия незначительными колебаниями можно считать колебания +-(от 0.1 до 0.5) град Цельсия, соответственно «Порог архивирования» следует установить от 0.5 до 1.0 град Цельсия. Если требуется фиксировать все изменения измеряемой величины, следует установить этот параметр минимальным. В данном варианте установлено значение «0.1». Т.е. отклонения измеряемой физической величины меньшие 0.1 единиц измерений не фиксируются в архиве.

Время ожидания: рекомендуется установить значение «100».

14. В главном окне программы (в верхней части окна) 2 раза нажмите на кнопку «Назад». В открывшемся окне двойным щелчком мыши кликните иконку «Результаты». В открывшемся окне должны появиться результаты опроса соответствующего параметра сети RS-485, (см. рисунок).

msd_pic_d007
