Модуль сбора данных ОВЕН МСД100   —   Пример подключения модуля МВА8, панели СП270 и архиватора МСД100

Краткое описание
Схема подключения
Примеры настройки
Технические характеристики
Видео по работе с модулем сбора данных МСД100
Пример подключения измерителя ТРМ202 и архиватора МСД100
Пример подключения модуля МВА8, панели СП270 и архиватора МСД100
Отраслевые применения
Комплекты систем архивации

Пример подключения модуля МВА8, панели СП270 и архиватора МСД100 для отображения и архивирования измеренных параметров.


Схема подключения

Схема подключения
Схема подключения

Модуль МВА8 подключен к порту Download панели СП270 через преобразователь АС3-М, с помощью специального кабеля. Протокол Modbus RTU.

По данному порту: Панель СП270 выступает в роли Master, модуль МВА8 – Slave.

К порту PLC панели СП270 подключен архиватор МСД100, в МСД100 задействован порт RS2. Интерфейс RS-485, протокол Modbus RTU.

По данному порту: панель СП270 является – Slave-ом, а МСД100 – Master.

Для подключения по RS-485 используется кабель витая пара.




Схема кабеля для подключения АС3-М к порту Download СП270

Схема кабеля для подключения АС3-М к порту Download СП270
Для кабеля поставки АС3-М установить перемычку 5-6.




Настройка модуля

В данном примере производится опрос первого канала модуля МВА8.



1)      Подключитесь к прибору с помощью конфигуратора (см. РЭ на прибор)

2)      После подключения задайте сетевые настройки прибора

3)      Настройте измерительные входы прибора

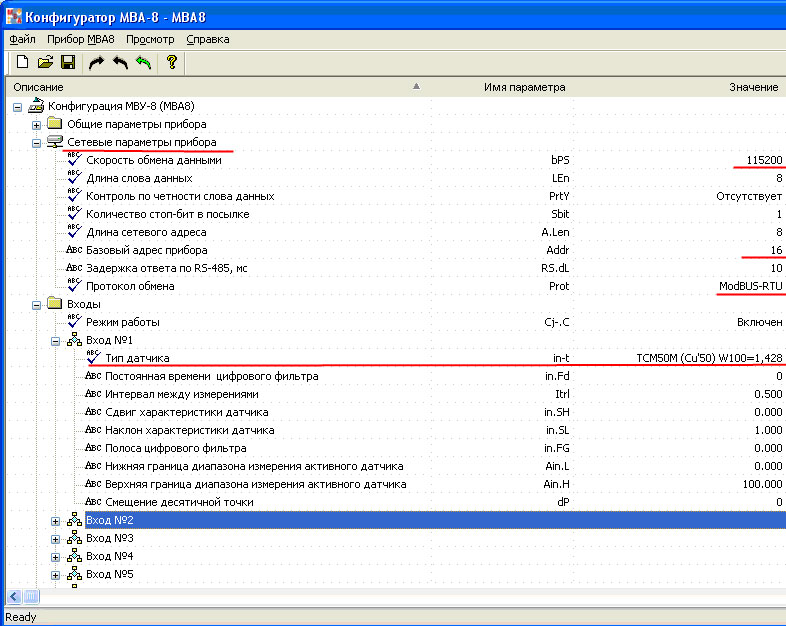

 Настройка модуля

Настройка панели СП270

Настройка панели СП270
1)      Задайте сетевые настройки панели. Далее приведены настройки для данного примера
Настройка панели СП270

2)      Создайте необходимую визуализацию. Для элемента отображающую текущую температуру с 1 входа МВА8, используйте следующие настройки.

Внимание! В качестве порта указывается порт панели, к которому подключен модуль.

Настройка панели СП270

3)      На вкладке вид укажите тип «Float» и задайте требуемое положение десятичной точки при отображении.

Для непрерывной передачи данных из одного порта СП270 в другой воспользуйтесь элементом «функциональная область».

Настройка панели СП270
4)      Создайте на экране панели элемент «функциональная область»
Настройка панели СП270
5)      Настройте режим срабатывания данной области
Настройка панели СП270
6)      Создайте функцию копирования регистра
Настройка панели СП270

7)      Настройте данную функцию. Укажите в качестве источника требуемый регистр МВА8 (Порт подключения МВА8 к панели, адрес модуля, адрес регистра), а в качестве получателя регистр памяти PSW панели.

Внимание! Используемый адрес панели PSW не должен быть меньше 256.

Значение регистра копируется из устройства в память панели PSW, которая доступна подключенному Master-устройству (МСД100)  через интерфейс.


Настройка архиватора МСД100



1)      Подключите МСД100 по порту RS1 к ПК

2)      Запустите конфигуратор МСД

3)      Загрузите конфигурационный файл (находится в корневой папке конфигуратора с именем MSD_V****.xml), нажав в меню: «Файл-Открыть»

4)      Задайте настройки соединения МСД100 и конфигуратора, нажав в меню: «Связь-Настройка», запустите соединение.

5)      Настройте общие настройки МСД100, включая скорость обмена с панелью

 6)	Настройте первый канал МСД100 на опрос регистра памяти PSW СП270, куда копируется измеренное значение с МВА8
