Щит управления бокса подготовки поверхности на базе ПЛК63

Компания «АТБ Электро» (г. Санкт-Петербург) разработала панель управления бокса подготовки поверхности на базе программируемого логического контроллера ОВЕН ПЛК63.

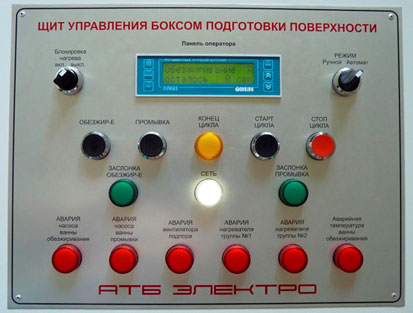

Щит управления бокса подготовки поверхности на базе ПЛК63

Назначение

Щит управления с расположенной на лицевой части его панелью управления предназначен для управления оборудованием бокса подготовки поверхности.

Панель оператора представляет собой устройство класса «человеко-машинный интерфейс», предназначенное для загрузки управляющей программы с целью функционирования оборудования, мониторинга функционирования и редактирования значений параметров функционирования (уставок).

Панель оператора предназначена для выполнения следующих функций:

• отображения состояния управляемого объекта в режиме реального времени на двухстрочном символьном дисплее;
• оперативного изменения уставок режима работы.

Комплект оборудования ОВЕН для автоматизации техпроцесса:

1. Программируемый логический контроллер ПЛК63 PPPPPP-L – 1 шт.
2. Модуль дискретного ввода-вывода МДВВ – РРРРРРРР – 1 шт.
3. Блок согласования кондуктометрических датчиков БКК1- 220 – 2 шт.
4. Блок согласования фильтров БСФ-Д3-1,2 – 1 шт.

Описание работы

Вся символика техпроцесса отображается на двухстрочном дисплее ПЛК в виде надписей и конкретных значений параметров (температуры и времени).

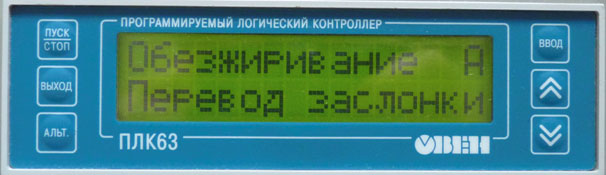

Рис. 1. Пример обозначений на панели оператора

Предварительные настройки

Перед первым включением либо после перепрошивки контроллера технологические службы предприятия либо монтажная организация должны настроить ряд параметров, записываемых в энергонезависимую память системы.

Перечень параметров и уставки по умолчанию представлены ниже:

Запуск системы

После включения питания система автоматически начинает работу.

Проверяются рабочие параметры:

1. температура раствора;
2. уровни жидкости в ваннах обезжиривания и промывки.

Если температура ниже установленной – автоматически запускается нагрев (при этом пользователь с щита управления может остановить это процесс переключением тумблера НАГРЕВ в положение «Выкл».

Если уровни жидкости в ваннах ниже установленного – включается автоматический долив.

Поддерживание температуры в ванне обезжиривания и уровней жидкости в ваннах осуществляется автоматически постоянно в процессе работы системы.

Оператор имеет возможность работать с боксом подготовки в двух режимах:

• Запустить бокс подготовки поверхности в автоматическом режиме.
• Запустить бокс подготовки поверхности в ручном режиме.
• Выполнить коррекцию параметров уставок

Задание текущих уставок оборудования

Бокс подготовки поверхности содержит 4 уставки:

1. Температура в ванне обезжиривания в град. С
2. Время на обезжиривание в автоматическом режиме в сек.
3. Время на промывку в автоматическом режиме в сек.
4. Время на стекание после этапа обезжиривания либо промывки в автоматическом режиме в сек.

Ввод и изменение текущих уставок оборудования и установление значений времени осуществляется с помощью кнопок, расположенных на передней панели ПЛК.

Индикация ошибок

При возникновении нештатной ситуации на щите управления загорится световой индикатор «Авария». На панели оператора отобразится одно из следующих сообщений: «Внимание!!! Аварийная температура» или «Внимание!!! НУ в режиме обезжир. или промывки» (низкий уровень в режиме обезжиривания или промывки).

Разработчик и исполнитель:

ООО «АТБ Электро» (г. Санкт-Петербург)

Тел.: (812) 716-30-98

Тел.: (812) 715-16-80

http://www.atb-electro.ru/

market@atb-electro.ru

Контактное лицо: Григорий Лукьянов
