Автоматизация промышленной тактовой моечной установки

ООО «АТБ Электро» (г. Санкт-Петербург) автоматизировало промышленную моечную тактовую установку (бокс химической подготовки поверхности) на базе программируемого логического контроллера ОВЕН ПЛК63 и других приборов ОВЕН.

Назначение оборудования и краткое описание метода подготовки

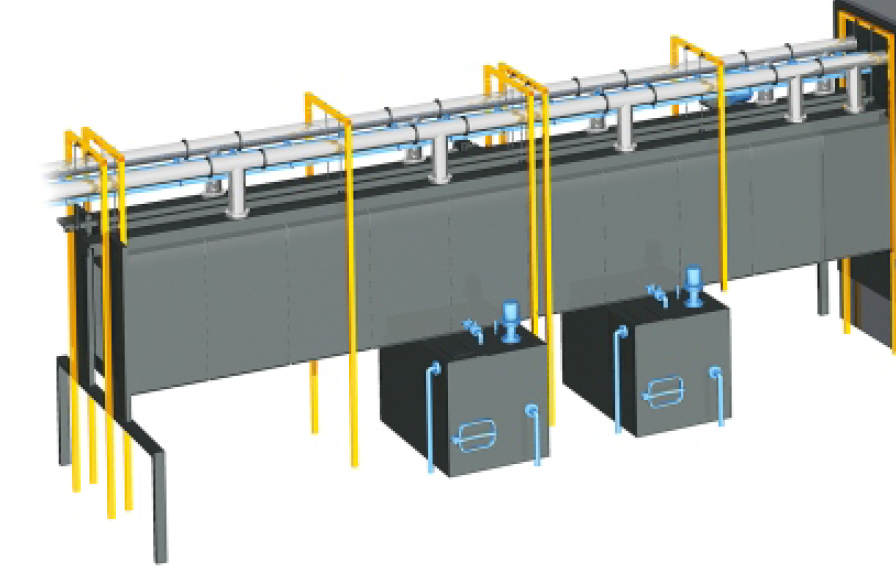

Промышленная тактовая моечная установка (бокс химической подготовки поверхности) предназначена для подготовки поверхности металлических изделий перед нанесением защитно-декоративных покрытий.

Подготовка поверхности выполняется путем последовательного распыления под давлением на поверхность изделий сначала нагретых до определенной температуры обезжиривающих составов, затем промывкой поверхности изделий чистой водой.

В тактовой моечной установке, в отличие от промывки методом погружения, применяется метод распыления рабочего состава на поверхность изделия под давлением.

Такой метод имеет ряд преимуществ:

• помимо химического воздействия поверхность подвергается еще и механической обработке струей горячего раствора под давлением, что дополнительно благоприятно отражается на очистке поверхности от загрязнений;
• исключается появление «воздушных мешков», которые возможны при обработке методом погружения;
• время обработки методом распыления (орошения) меньше, чем погружением.

Краткое описание системы управления

Управление промышленной тактовой моечной установкой:

• Работа в автоматическом режиме по заданному алгоритму отработки техпроцесса.
• Работа в ручном режиме с выбором режима и длительности процесса.

Основные контролируемые параметры:

• Временные уставки каждого этапа, пауз между этапами – для отработки полного цикла обработки поверхности.
• Температура рабочего раствора в ванне обезжиривания.
• Уровни жидкости в ваннах.

Основные элементы системы управления:

• Насосы подачи составов в ваннах обезжиривания и промывки.
• Группы нагрева рабочего раствора в ванне обезжиривания.
• Вентиляторы поддува и выброса.
• Механические заслонки и электровентили.
• Датчик температуры, уровня жидкости в ваннах.

Комплект оборудования ОВЕН в системе управления:

• Программируемый логический контроллер ОВЕН ПЛК63 (с последующей заменой на ОВЕН ПЛК 73).
• Модуль дискретного ввода вывода ОВЕН МДВВ-Р.
• Блок согласования датчиков уровня в ваннах с растворами ОВЕН БКК1-220.
• Блок сетевого фильтра ОВЕН БСФ-Д3.

Разработчик и исполнитель:

ООО «АТБ Электро» (г. Санкт-Петербург)

(812) 716-30-98

(812) 715-16-80

http://www.atb-electro.ru/

market@atb-electro.ru

Контактное лицо: Григорий Лукьянов
