Автоматизация котельной школы на хуторе Волоцком Волгоградской области с использованием ПЛК150

Компания «Сантехреммонтаж» (г. Волгоград) осуществила автоматизацию котельной школы в х. Волоцком Чернышковского района Волгоградской области с использованием программируемого логического контроллера ОВЕН ПЛК150, GSM/GPRS-модема ОВЕН ПМ01 и другого оборудования ОВЕН.

Задача автоматизации

Автоматизация котельной здания школы на хуторе Волоцком Чернышковского района Волгоградской области.

Реализация проекта и выбор средств автоматизации

Компания «Сантехреммонтаж» (г. Волгоград) предоставляет полный спектр услуг по сервисному обслуживанию котельных и котельного оборудования, техническому обслуживанию тепловых пунктов в Волгограде и Волгоградской области, поэтому автоматизация котельной школы была доверена ей. Компания занимается комплексным сопровождением объектов с момента пуско-наладки и в течение многих лет эксплуатации. В своих разработках компания используется средства автоматизации ОВЕН.

Автоматизация котельной школы в х. Волоцком Чернышковского района Волгоградской области выполнена с использованием следующих приборов ОВЕН: программируемого логического контроллера ПЛК150, трех модулей ввода-вывода дискретных сигналов МДВВ, GSM/GPRS-модема ПМ01, блока согласования кондуктометрических датчиков БКК1 и четырех двухканальных измерителей-регуляторов 2ТРМ1.

Полностью автоматизированы следующие системы:

1. Подпитка котлового контура.
2. Наполнение и поддержание уровня в баке с резервной водой для подпитки.
3. Переключение системы подпитки на использование зарезервированной воды при отключении водоснабжения.
4. Управление работой котлов, а также контроль всех аварийных параметров.
5. Управление системой контроля загазованности и газовым клапаном.
6. Управление сетевыми насосами и их суточное переключение.
7. Погодозависимое регулирование температуры отопления с использованием трёхходового смесительного клапана без использования датчика положения задвижки.
8. Осуществлена диспетчеризация аварийных ситуаций на мобильные телефоны операторов при помощи СМС.

Программа для контроллера разработана в среде CoDeSys v2.3. Использовались языки CFC и ST. Использовались как стандартные библиотеки, так и библиотеки ОВЕН. Индикация и управление системой выполнены на простых кнопках и светодиодных индикаторах.

Погодозависимое регулирование использует стандартный температурный график. Используется функциональный блок ПИД-регулятора, для управления смесительным клапаном используется ШИМ на двух ВУ ПЛК150 (см. рис. 1).

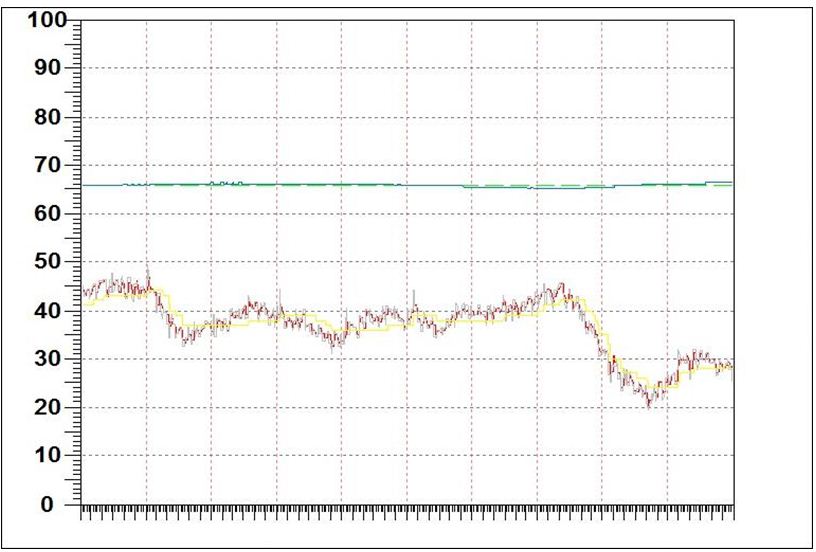

Рис. 1. Температурный график погодозависимого регулирования

Отсылка СМС происходит в случае любой нештатной ситуации, при этом формируется текст, содержащий описание нештатной ситуации и время её возникновения. СМС отсылаются на два телефонных номера удалённых операторов.

Для наглядности представлены принципиальные схемы (см. рис. 2, 3). Питание на каждую часть схемы собрано с разных автоматических выключателей, таким образом можно отключить питание выходных устройств с МДВВ первого котла, МДВВ второго котла, МДВВ с вспомогательным оборудованием и ПЛК, также можно отключить отдельно питание каждой группы приборов. Такая схема управления питанием позволяет, не отключая остальную часть схемы, проводить необходимые сервисные операции.

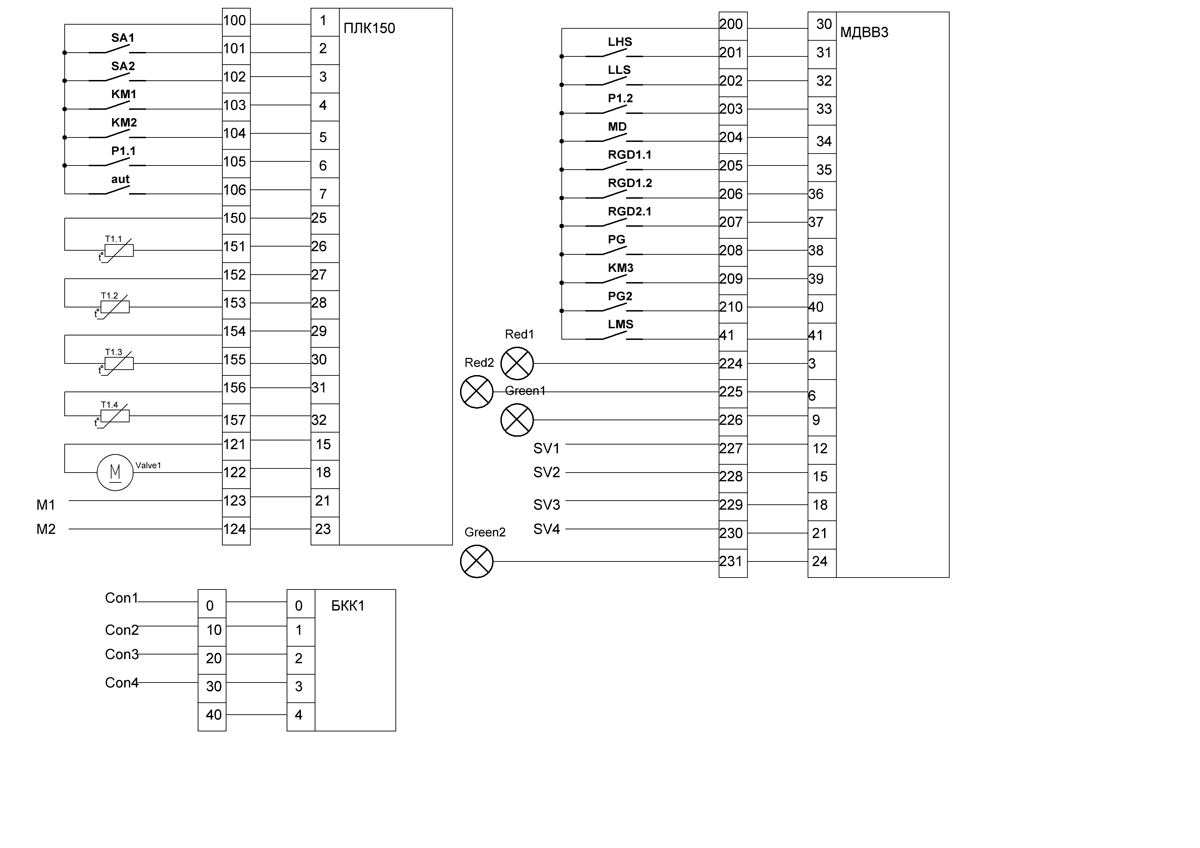

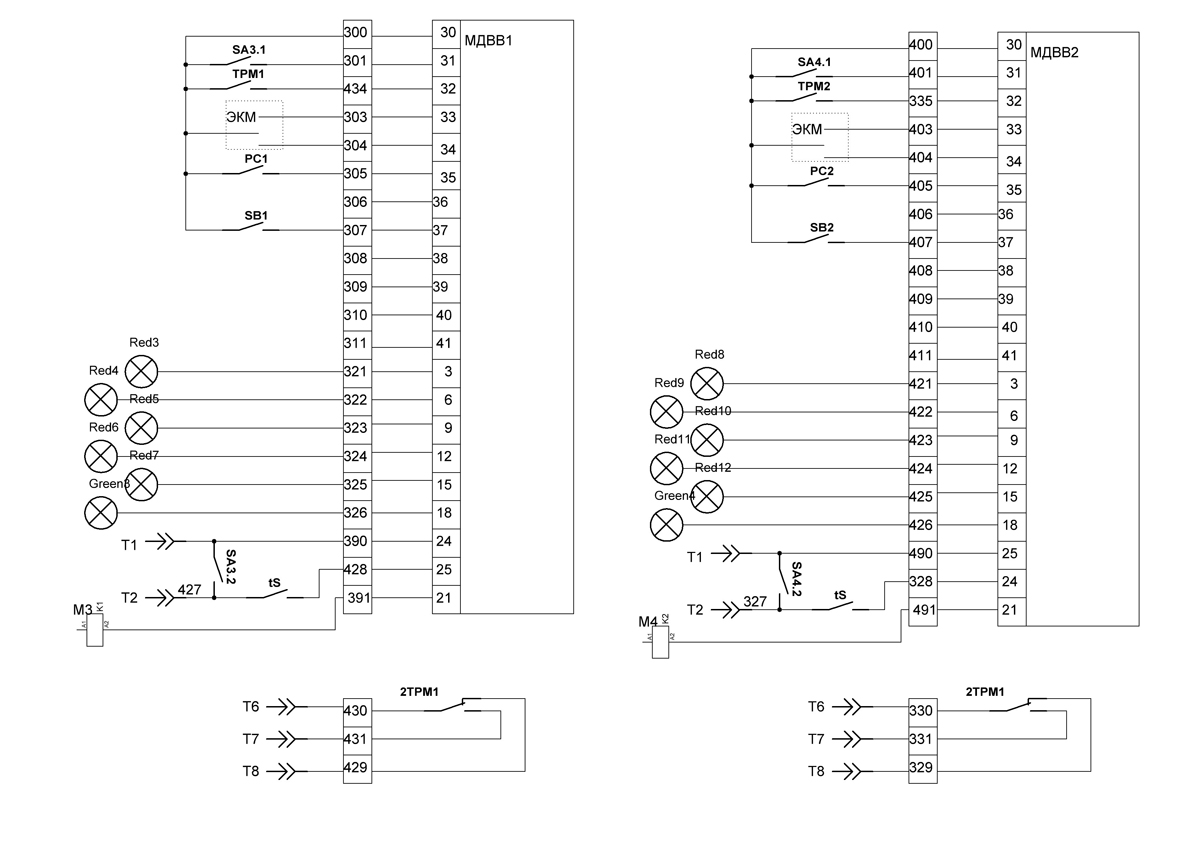

Рис. 2. Принципиальная схема 1	Рис. 3. Принципиальная схема 2

Используемое оборудование ОВЕН

1. Программируемый логический контроллер ПЛК150
2. Модули ввода-вывода дискретных сигналов МДВВ
3. GSM/GPRS-модем ПМ01
4. Блок согласования кондуктометрических датчиков БКК1
5. Двухканальный измеритель-регулятор 2ТРМ1
